Le diagramme d’objets ressemble à un diagramme de classes, mais il montre des instances concrètes de ces classes à un instant donné, avec des valeurs d’attributs réelles.

Il permet de vérifier que ton modèle de classes fonctionne pour un cas précis et de visualiser les liens entre objets pendant un scénario.

Éléments obligatoires sur ton diagramme

• Plusieurs objets (instances) notés sous la forme nomObjet : NomClasse.
• Pour certains objets, des valeurs d’attributs (par exemple id = 123, statut = "Payée").
• Des liens entre objets qui correspondent aux associations de ton diagramme de classes.

Cas concret à représenter

Choisis un scénario précis de ton application (par exemple « une commande avec deux produits pour un client ») et montre :

• un objet représentant le client ;
• un objet représentant la commande ;
• des objets pour les lignes de commande et les produits concernés ;
• les liens entre ces objets.

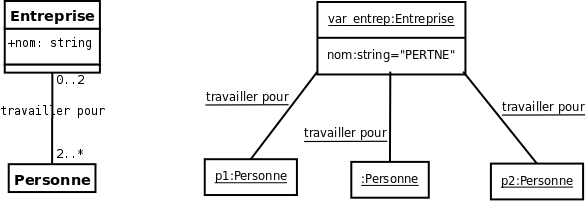

Exemple visuel (à adapter pour ton projet)

L’objectif est surtout de t’aider à visualiser un cas concret, pas de tout représenter.

Pièges à éviter

• Un diagramme d’objets qui ne montre qu’un seul objet isolé.
• Des objets qui ne correspondent pas aux classes définies dans ton diagramme de classes.
• Oublier les valeurs d’attributs alors que c’est ce qui rend l’exemple concret.
