Le diagramme d’activités permet de représenter le déroulement d’un scénario ou d’un processus, étape par étape. C’est une sorte de « flux d’actions » qui montre les décisions, les boucles et éventuellement les traitements en parallèle.

Il est particulièrement utile pour décrire un parcours utilisateur important ou un processus complexe côté système.

Éléments obligatoires sur ton diagramme

• Un nœud de début (point noir) et au moins un nœud de fin.
• Des activités (actions) clairement nommées.
• Des flèches de transition qui indiquent l’ordre d’exécution.
• Au moins un nœud de décision (losange) avec des conditions sur les flèches sortantes.
• Si ton scénario s’y prête, un exemple de parallélisme (fork/join) pour montrer deux activités qui peuvent être réalisées en même temps.

Scénario recommandé pour ton projet

Choisis un scénario significatif de ton application (par exemple « Passer une commande », « Créer un compte » ou « Réserver une ressource ») et représente-le avec un diagramme d’activités.

• Montre les principales étapes côté utilisateur et/ou côté système.
• Intègre au moins une décision (succès/échec, choix d’option, etc.).
• Si pertinent, illustre une partie qui peut se faire en parallèle (par exemple vérification de stock et calcul de frais).

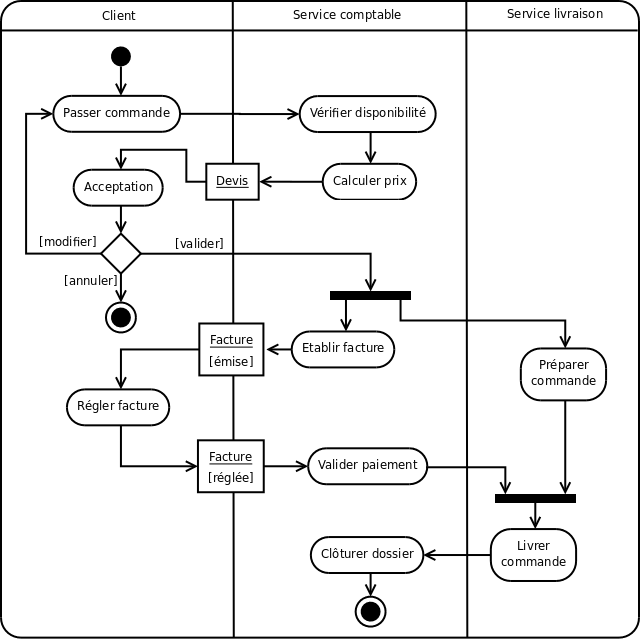

Exemple visuel (à adapter pour ton projet)

Utilise cet exemple comme référence pour la richesse attendue (pas seulement 3 cases en ligne).

Pièges à éviter

• Un simple enchaînement linéaire sans aucune décision, alors que le scénario en comporte.
• Des noms d’activités trop vagues (ex. « Traiter », « Gérer ») qui ne disent pas ce qui se passe vraiment.
• Mélanger tous les scénarios possibles dans un seul diagramme illisible.
